Wilt u uw kettingzaag zelf monteren? Wij laten u zien hoe u een ketting op de juiste manier op een kettingzaag monteert en hoe u de machine binnen enkele minuten gebruiksklaar maakt.


Stihl Assembling Chainsaw1



Een kettingzaag monteren: veiligheid voorop


Zorg ervoor dat de kettingzaag is uitgeschakeld en niet kan starten tijdens de montage.


  • Bij een snoerloze kettingzaag verwijdert u de accu en schakelt u de kettingrem in.
  • Wanneer u een elektrische kettingzaag gebruikt moet u de stekker uit het stopcontact halen en de kettingrem inschakelen.
  • Bij een benzinekettingzaag zet u de motor uit en zet u de combinatiehendel in stand 0. Schakel de kettingrem in.
  • Draag altijd werkhandschoenen die gemaakt zijn van stevig materiaal.


Zaagwielinstallatie: Correcte installatie van het zaagblad en de ketting


De zaagbevestiging is voor zowel accu- als benzine-aangedreven elektrische kettingzagen identiek. De afzonderlijke stappen zijn uitsluitend afhankelijk van de positie van de kettingspanner op uw STIHL kettingzaag. Meer informatie over onzeketting- en stangsystemenvindt u in ons artikel over dit onderwerp.

Stihl Assembling Chainsaw 21

Kettingzaag monteren: snelspanner


Bij alle STIHL kettingzagen die met een snelspanner voor de ketting zijn uitgerust kunt u het zaagopzetstuk snel eenvoudig en praktisch monteren zonder gereedschap. Het enige dat u nodig hebt om de zaagbevestiging te monteren is eenplatte schroevendraaier.

Volg deze stappen:


Expand All Collapse All
Stap 1: Verwijder het kettingtandwieldeksel

Open de vleugelmoerhendel en draai de moer tegen de klok in totdat u het tandwieldeksel kunt verwijderen. Verwijder het tandwieldeksel.


Stap 2: Verwijder het spanwiel

Verwijder nu de spanknop en plaats deze zo dat de schroef aan de achterkant toegankelijk is. Draai de schroef los.


Stap 3: Laat de kettingrem los

Ontgrendel de kettingrem door de kettingremhendel naar u toe te trekken.


Stap 4: Het tussenwiel installeren

Plaats het zaagblad op het spanwiel zodat de twee pennen op het spanwiel in de gaten in het zaagblad zitten. De richting van het zaagblad maakt niet uit: de opdruk op het zaagblad kan ook ondersteboven staan.

Plaats de schroef terug en draai deze vast.


Stap 5: Leg de ketting op de kettingzaag

Zorg ervoor dat u de combinatie van geleiderail en zaagketting gebruikt die in de gebruiksaanwijzing van uw machine staat vermeld. Plaats nu de zaagketting in de gleuf van de geleiderail met de neus van de geleiderail naar beneden gericht. Controleer of de pijlen op de verbindingsschakels van de ketting in de rijrichting wijzen. Draai de spanningsregelaar zo ver mogelijk naar rechts.



Stap 6: Het zaagblad installeren

Draai het zaagblad zo dat het spanwiel naar u toe wijst. Plaats nu de zaagketting op het tandwiel. De aandrijfschakels van de ketting moeten in de tanden van het kettingwiel grijpen.


Nu kunt u de stang op de kettingzaag monteren. Plaats de geleider op de kettingzaag en schuif deze over de kraagbout. Leid de kettingaandrijfschakels in de gleuf in de stang door het spanwiel zo ver mogelijk naar links te draaien.


Stap 7: Monteer het kettingtandwieldeksel

Om het rondseldeksel vast te zetten schuift u de geleidetabs in de gaten in de motorbehuizing. Draai de vleugelmoer met de klok mee totdat de kap stevig op de kettingzaag zit.


Stap 8: Span de zaagketting

Til de neus van de geleider iets op zodat de ketting iets hangt. Draai de spanningsknop met de klok mee tot hij stopt. De ketting moet nu dicht bij de geleiderail liggen. De afstand tot het midden van het zaagblad moet 1 tot 7.06'illimeter bedragen. Hier vindt u nog meer praktische tips

in ons artikel over kettingzaagspanning.


Stap 9: Vouw de vleugelmoer terug

Om de montage van de kettingzaag te voltooien draait u de vleugelmoer stevig met de hand vast en klapt u deze naar binnen.


Videotutorial: Snelle kettingontgrendeling




Kettingzaagmontage: zijkettingspanner


Veel machines die op batterijen of benzine werken hebben een aan de zijkant gemonteerde kettingspanner. De kettingspanners zijn gemakkelijk toegankelijk en het risico op contact met hete motoronderdelen wordt eveneens verkleind.


Zo doe je dat:

Expand All Collapse All
Stap 1: Verwijder het kettingtandwieldeksel

Om de kettingzaag te monteren draait u eerst de moer los met een sleutel en verwijdert u het kettingwieldeksel.



Stap 2: Laat de kettingrem los

Om de kettingrem los te maken draait u de handbescherming richting de draagbeugel totdat u een klik hoort.


Stap 3: Verplaats de spanningsschuifregelaar

Draai de nu zichtbare spanschroef tegen de klok in totdat de spanschuif aan de linkerzijde tegen de behuizing rust.


Stap 4: Leg de ketting op de kettingzaag

Zorg ervoor dat u de combinatie van geleiderail en zaagketting gebruikt die in de gebruiksaanwijzing van uw machine staat vermeld. Plaats de zaagketting in de gleuf van de geleiderail met de neus van de geleiderail naar beneden gericht. Controleer of de pijlen op de verbindingsschakels van de ketting in de rijrichting wijzen.


Stap 5: Het zaagblad installeren

Draai het zaagblad zo dat het spanwiel naar u toe wijst. Plaats nu de zaagketting op het tandwiel. De aandrijfschakels van de ketting moeten in de tanden van het kettingwiel grijpen.


Plaats de spanpen in het onderste bevestigingsgat in het zaagblad.


Stap 6: Monteer het tandwieldeksel

Plaats het tandwieldeksel terug zodat het goed tegen de motorbehuizing aan zit. Draai de moer lichtjes met de hand vast.


Stap 7: De zaagketting spannen

Til de neus van de geleider iets op zodat de ketting iets hangt. Draai de spanschroef met de klok mee tot hij stopt. De ketting moet nu dicht bij de geleiderail liggen. De afstand tot het midden van het zaagblad moet ongeveer 1 tot 7.06'illimeter bedragen. Meer praktische tips vindt u in ons artikel over de spanning van kettingzagen.


Draai ten slotte de moer vast met de sleutel.



Video-tutorial: Snelspanner voor zijmontageketting




Kettingzaagmontage: Voorste kettingspanner


Slechts enkele STIHL kettingzagen zijn uitgerust met een aan de voorzijde gemonteerde kettingspanner. De procedure is hetzelfde als voor de zijkettingspanner behalve de positie van het spanmechanisme.


Stap 1: Verwijder het kettingtandwieldeksel

Expand All Collapse All
Stap 1: Verwijder het kettingtandwieldeksel

Om het snijhulpstuk op uw kettingzaag te monteren draait u eerst de moeren los met een combinatiesleutel en verwijdert u de kettingwielkap.



Stap 2: Laat de kettingrem los

Om de kettingrem los te maken draait u de handbescherming richting de draagbeugel totdat u een klik hoort.


Stap 3: Verplaats de spanningsschuifregelaar

Draai de nu zichtbare schroef tegen de klok in totdat de spanningsschuif weer op het tandwiel staat.


Stap 4: Leg een ketting op de kettingzaag

Zorg ervoor dat u de combinatie van geleiderail en zaagketting gebruikt die in de gebruiksaanwijzing van uw machine staat vermeld. Plaats de zaagketting in de gleuf van de geleiderail met de neus van de geleiderail naar beneden gericht. Controleer of de pijlen op de verbindingsschakels van de ketting in de rijrichting wijzen.


Stap 5: Het zaagblad installeren

Plaats nu de zaagketting op het tandwiel. De aandrijfschakels van de ketting moeten in de tanden van het kettingwiel grijpen.


Plaats de spanpen in het onderste bevestigingsgat in het zaagblad.


Stap 6: Het tandwiel monteren

Plaats het tandwieldeksel terug zodat het goed tegen de motorbehuizing aan zit. Draai de moeren lichtjes met de hand vast.


Stap 7: Klem de kettingzaag vast

Til de punt van het zaagblad iets op zodat de ketting iets hangt. Draai de spanschroef met de klok mee totdat de ketting bijna onderaan het zaagblad zit. De afstand tot het midden van de balk moet ongeveer 1 tot 7.06'illimeter bedragen.


Draai tot slot de moeren vast met de sleutel.


Video-zelfstudie: Voorste kettingspanner




Een kettingzaag vullen met zaagkettingolie


Elke snoerloze benzine- en elektrische kettingzaag moet gevuld zijn met een hoogwaardige zaagkettingolie. De olie wordt gebruikt om de ketting en de geleiderail gedurende een lange periode te smeren en te koelen. Hierdoor wordt slijtage verminderd en de levensduur van het zaagopzetstuk aanzienlijk verlengd. Je doet hetzelfde met alle soorten kettingzagen. Bij een benzinekettingzaag moet u ook elke keer dat u tankt olie aan de ketting toevoegen. Bij een accu- of elektrische kettingzaag dient u de tank regelmatig te controleren en indien nodig bij te vullen. Sommige STIHL kettingzagen hebben een kijkvenster in de tank waardoor u het niveau kunt controleren.


Kettingolie bijvullen voor de kettingzaag


STIHL-machines zijn uitgerust met een conventionele schroefdop of een clip-on tankdop. Je opent en sluit ze niet op dezelfde manier. Hier beschrijven we hoe u een schroefdop gebruikt. Hieronder leest u hoe u een schroefdop gebruikt bij het vullen van de tank met brandstof. Als u een tankdop hebt die u zonder gereedschap kunt verwijderen kunt u hierover meer informatie vinden in ons artikel oversystemen zonder gereedschap.


De volgende stappen beschrijven hoe u zaagkettingolie aan het reservoir toevoegt.

Expand All Collapse All
Stap 1: Maak de kettingzaag klaar

Plaats het apparaat op een vlakke ondergrond met de tankdop naar boven. Maak het gebied rond de tankdop schoon met een doek om te voorkomen dat er vuil in de brandstoftank komt.


Stap 2: Open de olietank

Draai de tankdop tegen de klok in en verwijder de dop.


Stap 3: Vul de olie van de zaagketting bij

Giet de kettingolie voorzichtig in het oliereservoir zonder te morsen. Vul de tank niet tot de rand. Wij adviseren het STIHL vulsysteem te gebruiken.


Stap 4: Sluit de olietank

Plaats de tankdop terug over de opening en draai de dop met de klok mee vast. De olietank is nu goed gesloten.



Stihl Assembling Chainsaw 301

Een benzinekettingzaag vullen met het juiste brandstofmengsel


Een benzinekettingzaag heeft brandstof nodig om te starten. Het is belangrijk dat u uw kettingzaag op de juiste manier tankt om een goede werking en veiligheid te garanderen.

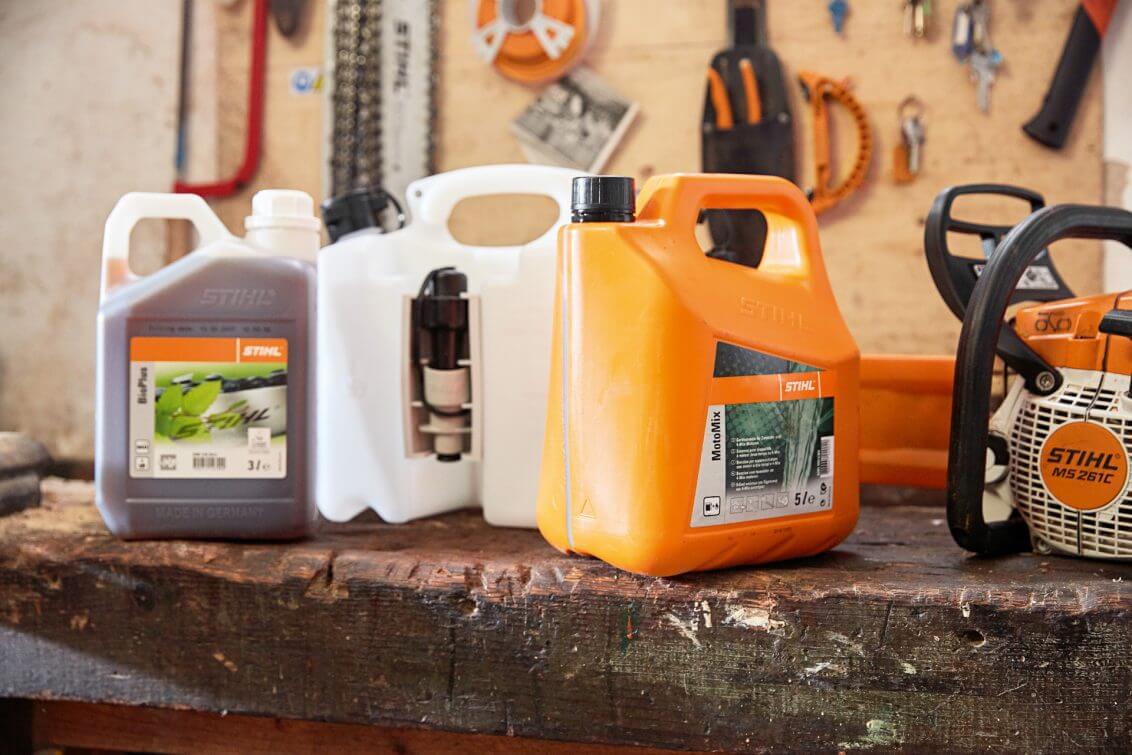

De juiste benzine-oliemengeling: MotoMix


Uw kettingzaag werkt op een mengsel van benzine en motorolie. Hoe kiest u het juiste product en de juiste kwaliteit? Het overzicht van de geschikte mix voor de kettingzaag laat zien waar u op moet letten bij uw keuze.

Stihl Assembling Chainsaw 311

Veiligheidsinstructies


  • Benzine is zeer brandbaar. Houd bij het tanken voldoende afstand van open vuur mors geen brandstof en rook niet. Vul de brandstoftank bij op minimaal 984.30'eter afstand van het werkgebied waar u de kettingzaag start.
  • Zet altijd de motor volledig uit voordat u gaat tanken. Tank niet zolang de motor nog heet is.
  • Open de tankdop voorzichtig zodat de overtollige druk langzaam kan ontsnappen en er geen brandstof uit de tank lekt.
  • Vul de kettingzaag alleen bij in goed geventileerde ruimtes.
  • Let op dat u geen brandstof morst of op uw kleding krijgt. Als u iets morst maak dan onmiddellijk de machine schoon en trek schone kleren aan.


Hoe een benzinekettingzaag bij te vullen: instructies


In het volgende gedeelte laten we u zien hoe u de brandstoftank vult:

Expand All Collapse All
Stap 1: Maak de kettingzaag klaar

Vul de kettingzaag met brandstof op een schone vlakke ondergrond. Leg de machine neer met de brandstoftank naar boven. Maak de dop en de omgeving van de opening schoon met een doek om te voorkomen dat er vuil binnendringt.


Stap 2: Open de tankdop

Hieronder beschrijven we hoe u een tankdop zonder gereedschap kunt openen en sluiten. Heeft uw STIHL machine een schroefdop? Volg dan de bovenstaande beschrijving voor het vullen met zaagkettingolie.


Open de beugel. Draai de tankdop los en verwijder deze.



Stap 3: Giet de brandstof in de tank

Giet de brandstof langzaam en voorzichtig in de tank. Mors geen brandstof en vul de tank niet tot de rand. Het STIHL brandstofvulsysteem is een handig hulpmiddel!


Stap 4: Sluit de tankdop

Plaats de dop van de brandstoftank terug over de opening zodat de markeringen op de dop en de brandstoftank op één lijn liggen. Draai de dop helemaal open en sluit de houder. Komen de markeringen overeen? Dan is de tankdop goed dicht.




Samenvatting: Een kettingzaag monteren


  • Zet de motor af. Verwijder de accu uit snoerloze machines en haal de stekker uit het stopcontact bij elektrische machines. Schakel de kettingrem in.
  • Draag snijbestendige handschoenen wanneer u de kettingzaag monteert.
  • De geleiderail is voor zowel accu- als benzine-aangedreven elektrische kettingzagen identiek. De afzonderlijke stappen zijn uitsluitend afhankelijk van de vraag of uw STIHL machine met een snelspanner of een zijdelingse kettingspanner is uitgerust.
  • Plaats de kettingzaag op een schoon en vlak oppervlak wanneer u brandstof bijvult of olie toevoegt.
  • Vul de olie- of brandstoftank niet tot de rand.
